Тік типтегі дөңгелек контейнерді автоматты түрде жапсыруға арналған машина

Бұл құрылғы дөңгелек контейнер сияқты бетті дөңгелектеу үшін қолданылады, қолдану кестесінің сипаттамасы келесі кестеде көрсетілген:

Іс	Қолдану сипаттамасы
Қолданылатын контейнер	Бір құрылғы үшін келесі сценарийлерді таңдауға болады: 1) Дөңгелек контейнер, мысалы, дөңгелек бөтелке 2) Дөңгелек доғаның қимасы бар контейнер сияқты дөңгелек беті
Қолданылатын затбелгі түрі	Өздігінен жабысатын затбелгі 1) Стандарт ретінде мөлдір емес 2) Қосымша ретінде мөлдір
Жапсырма нөмірі	1) 1 белгі 2) бір жапсырма орамында басылған 2 жапсырма

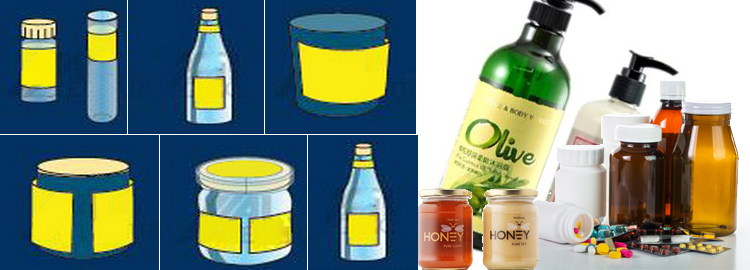

Контейнерлердің анықтамалық стилі:

Стандартты ерекшеліктер

• Дөңгелек контейнерге немесе доғасы бар бөлімге, сигналға немесе қос таңбалауға жарамды

• Тот баспайтын болат 304 және жоғары класты алюминий қорытпасы

• Таңбалаудың ерекше бастары жапсырманы қатайтады және кернеуді тұрақты етеді. Таңбалаудың дұрыстығына көз жеткізіңіз.

• Кәсіби таңбалау құрылғы таңбалау сапасын арттырады. Әжімдер мен көпіршіктердің болмауын қамтамасыз ету үшін. Және қабаттасудың тығыздығы.

• Калибрлеу шкаласы - пішінді бейімдеуге ыңғайлы құрылғы

Ақылды жұмыс пен қиындықты түсіру үшін PLC және сенсорлық экран HMI басқару

• зияткерлік басқару, фотоэлектрикті автоматты түрде қадағалау, ешқандай заттаңбасы жоқ, жапсырманы автоматты түрде түзету жоқ

Қосымша ерекшеліктер

• Мөлдір таңбалауды анықтайтын сенсор

Кодтық штрихті интернетте басып шығару

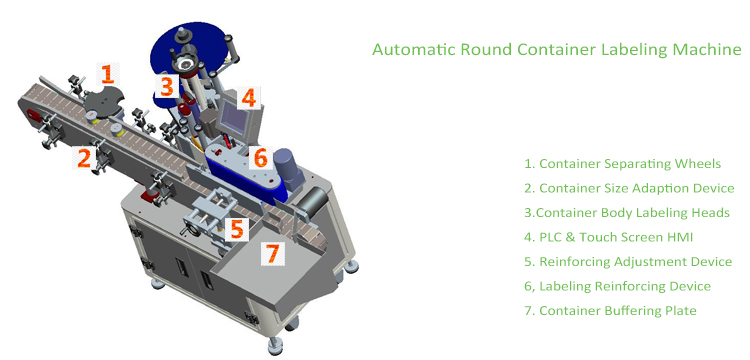

Сенсорлық экран HMI арқылы, PLC параметрінің параметріне сәйкес, конвейер арқылы жоғары ағымдағы контейнер. Контейнерді бөлетін дөңгелектерден өткізіңіз. Контейнермен және затбелгіні анықтау жүйесімен синхрондаңыз, контейнер затбелгі бастарымен нақты таңбалануға ие болады. Таңбалауды күшейтетін құрылғы таңбалау сапасын соңғы қадам ретінде қамтамасыз етеді.

Машинаның дизайнын қоспағанда, кілт компоненттерінің конфигурациясы машинаның немесе жүйенің сапасын анықтайды, төменде негізгі құрамдас бөліктердің қысқа тізім конфигурациясы берілген:

Жоқ	Компоненттер	Материал / қысқаша тізім
1	Бағдарламаланатын логикалық контроллер	Delta, Siemens, Mitsubishi, Panosonic
2	Сенсорлық экран	Weinview, Siemens, Delta, Kinco, Panosonic
3	Stepper / Servo моторы	Teco, Delta, Panosonic, Leadshine
4	Жиілік түрлендіргіші	Delta, Schneider, Leadshine
5	Электрлік негізгі компоненттер	Schneider, Chint, Ls, Ark
6	Кілтті қорғау және эстафета	Шнайдер, Деликси
7	Цилиндр, сүзгі	Airtac, SMC
8	Фотоэлемент сенсоры	Аутоника, Keyence, Leuze, Panosonic, каталогтар

Каталог 1J-x-xxxxx
Басқару әдісі	Автоматты
Белгі саны	1 стандартты немесе бірдей затбелгі орамында басылған 2 жапсырма
Жапсырманың мөлдірлігі	Мөлдір емес
Жабысқақ	Өздігінен жабысатын
Кодтау / басып шығару машинасы	Шығарыңыз
Жапсырманың ені	15-150 мм - артқы қағазды салыңыз
Жапсырманың ұзындығы	20-340 мм
Таңбалау жылдамдығы	Қалыпты қозғалтқыш үшін 30-80 дана / мин Сервоторлы қозғалтқыш үшін 40-120 дана / мин
толеранттылық белгісі	+/- 1мм
Контейнер диаметрі	25-100 мм
Роликтің сыртқы диаметрі	280мм-Макс
Роликтің ішкі диаметрі	76 мм
Стандартты жылдамдық	Серво қозғалтқышы: 5 ~ 25м / мин Қозғалтқыш: 5 ~ 19м / мин
Компрессорлық ауа қажет	Жатпайды
Ауаны тұтыну	Жатпайды
Қуатқа қойылатын талаптар	Айнымалы ток 220В 50 / 60Гц
Электр энергиясын тұтыну	0,53 кВт
Шамамен салмағы (нетто)	185 кг
Өлшем ('мм)	1950 * 1100 * 1300 мм

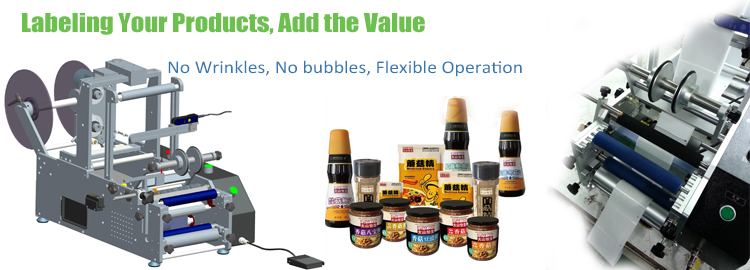

Іс жүзінде, нарықтағы қарапайым машинамен салыстыра отырып, біз келесі кестеде көрсетілген бөлшектерге, артықшылықтарға көбірек көңіл бөлеміз:

Мақсатты таңбалау	Біздің дизайн
Әжімдер жоқ	Жапсырмаларды басқаруға негізделген құрылғы, мыналарды қамтиды а) Жапсырманы бағыттау және тарту b) Жапсырманың керілуін сақтау, в) белгілерді бөлу процестері
Көпіршіктер жоқ	Ақылға қонымды таңбалау және күшейту құрылғылары
Дәл таңбалау	a) Жоғары сапа және позиция реттелетін жапсырманы анықтау сенсоры б) Контейнердің орнын реттеу құрылғысы c) Таңбалауды синхрондауды басқару
Икемді жұмыс	a) Педальді басқару / Автоматты анықтау b) Жалғыз немесе қосарлы белгілер c) Кодты басып шығаруды біріктіруге болады d) PLC арқылы икемді бағдарламалау e) Қажетті қорғаныс, мысалы, қысқа тұйықталу, шамадан тыс жүктеме т.б

Құжаттама

Біздің өнімдерді ыңғайлы түсіну үшін ordr-де сатып алу сатысында ұсынылатын келесі құжаттар қол жетімді, бірақ шектелмеген

Жоқ	Құжат	Код	Сипаттамасы
1	Өнімді таңдау бойынша нұсқаулық	SG	Клиенттерге жобаның өңі, параметрлері және басқа да талаптары кіретін Selection Guide басшылығының кері байланысы бойынша қолайлы өнімді таңдау немесе күйге келтіру
2	Өнімдер туралы ақпарат	PP	Клиенттерге өнімнің жалпы сипаттамасын түсінуге мүмкіндік беру үшін «Негізгі ерекшеліктер», «Қолдану», «Құрылыс», «типтік өнімдер», «мақұлдау» және «қосымша мүмкіндіктер» бөлімдерін қамтиды.
3	Орнату жөніндегі нұсқаулық	IN	Жабдықты орнату қадамын түсіндіріп, пайдалануға қосу жөніндегі нұсқаулықты да қосыңыз
4	Пайдаланушы нұсқаулығы	ҰМ	Пайдалану және техникалық қызмет көрсету және ақаулықтарды жою мазмұнын қамту үшін

Біздің қызметтер

Реттеу

Жеке философия

Көрсетілетін өнім сіздің қажеттіліктеріңізге толықтай сәйкес келмеуі мүмкін, біздің философия - сіздің нақты қажеттіліктеріңізді, бос тұрған қуаттылық пен функцияны азайту. Сізге өнімділігі мен құны бойынша теңгерімді өнімдерді жеткізу. Реттеу кезінде келесі факторларды ескеру қажет:

• Мөлдір таңбалауды анықтайтын сенсор

Кодтық штрихті интернетте басып шығару

Іріктеу бойынша нұсқаулық

Таңдау бойынша нұсқаулықтар айналымға қол жетімді, өнімдерді таңдау және теңшеу бойынша қолдау алу үшін бізбен байланысыңыз.

Мәлімдеме

• Осы профильде көрсетілген суреттер жаңа өнімдердің дизайнын ескере отырып, ассортименттің өнімдерін ұсынады
• Құжаттардың жаңартылуына байланысты, осы профильде көрсетілген мәліметтер уақытылы жаңартылмауы мүмкін, жаңа нұсқасын алу үшін тұтынушыларға қызмет көрсету орталығына хабарласыңыз.
• Мүмкіндіктер немесе функциялар осы профильде қосымша баға белгілеулеріне байланысты пайда болады
